高品質(zhì)的噴墨打印相紙很多， 但也讓人迷惑。一個重要的指標是紙的技術(shù)構(gòu)造和由此使用的涂層。

一般來說，噴墨打印介質(zhì)生產(chǎn)廠商按染料墨和新一代顏料墨打印系統(tǒng)來區(qū)分。噴墨紙在使用中有四種不同的涂層，這些涂層或者把色料吸收進去或者使色料只停留在表層。

此外根據(jù)廠商和生產(chǎn)過程每種涂層技術(shù)還有很多區(qū)別，以使涂層最大最優(yōu)化地配合墨水，打印方式和基材。

　　多孔涂層

這種涂層的紙性價比很好，克重從80g/m2的普通紙到500g/m2（如藝術(shù)紙）不等。表面有所謂的快干涂層。這種紙使用硅系涂層，另有添加劑如粘接劑，增白劑。涂層可以按成分，添加劑溶解方式和應(yīng)用的不同單獨來調(diào)配. 這樣像從暗房出來的紙一樣廠商就可以達到較低，中等和較高的分辨率。

對墨滴的大小來說，噴墨材料涂層的溶解方式很關(guān)鍵。墨滴越大，紙張越快達到最大的色密度，墨量超出最大密度范圍時不會產(chǎn)生色彩上的差別，而打印機卻大大降低了分辨率，因為這時用較少的墨滴就可以達到理想的效果。過多的墨量使紙張變厚而不能表現(xiàn)不同的色調(diào)。這對于啞光的藝術(shù)紙是個問題， 因為原則上藝術(shù)紙比照片紙的色域窄。從這方面看對于打印紙上的最終效果，打印系統(tǒng)的分辨率起不到很重要的作用。起決定作用的是，墨滴在接觸紙張表面的時候是否產(chǎn)生大的或小的墨點。所形成的墨點的形狀和密度很重要，而這又取決于涂層的成分。

由于普通噴墨介質(zhì)在涂層和原紙之間沒有屏蔽涂料，墨水可以長驅(qū)直入。薄的介質(zhì)和涂層造成紙張表面波浪起伏，就是所謂的堆墨。墨量大的話堆墨會造成打印頭隨紙張移動。所以涂層越厚，水分進入基底層越慢，就相應(yīng)延遲了波紋現(xiàn)象的形成。

膨潤型涂層

這種涂層可用在帶有屏蔽涂料預(yù)涂層的紙張，照片紙和各種膠片上?？酥貜?20 g/m2 到300 g/m2 不等。比如Sihl把屏蔽材料作為防水層涂在普通紙上，產(chǎn)生近似于涂塑的效果。但是紙張的防水從來都不是100%的，所以墨量大時仍會形成輕微的波紋。

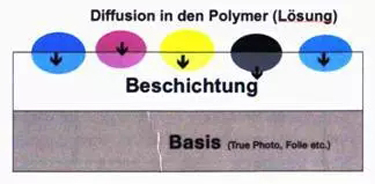

膨潤型涂層是一種吸水膨脹的涂層，打印時墨滴使涂層軟化，膨脹而進入基材。膨潤后涂層需要較長的干燥時間，大多要20分鐘左右，這讓實際的應(yīng)用變得復(fù)雜化。在干燥過程中，涂層很敏感，不能觸碰。

基于膨潤型涂層的這種特性，它只對某些種類的墨水是理想的，因此通用性較窄。例如含高溫蒸發(fā)液體成分（乙二醇）多的墨水與這種涂層不相匹配，因為這些成分會在表面滲出，產(chǎn)生一種彩色油膜。這些成分蒸發(fā)溫度在280°C-340°C之間，幾個星期之后才能干，或者使用電吹風和烘箱使其加速干燥。

原則上這種涂層目前只適用于水性染料墨，而不能用于顏料墨。

高品質(zhì)的照片紙大多雙面淋膜，有好幾層基材。淋膜使得紙張在氣候變化時不那么敏感，涂布層沒有這個作用。

膨潤型涂層由于是慢干，在噴墨打印機上使用快速打印模式時也會有問題。相鄰的墨滴在靜止之前遇上已附著在紙張表面的墨滴而互相融合，這個過程不斷重復(fù)就造成淚滴現(xiàn)象，出現(xiàn)表面斑駁不勻。

這種涂層最大的優(yōu)點是， 分子聚合物里的色料相互鏈接，使得氧化氣體如臭氧無法接觸到色料，相對于別的技術(shù)使用這種技術(shù)得到的涂層色彩穩(wěn)定性要大5000倍。存放在室內(nèi)環(huán)境的打印件可保持多年。

鑄涂

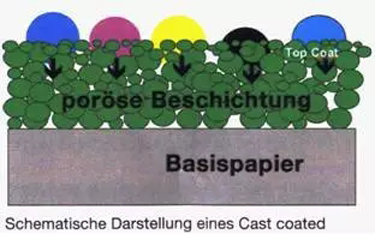

鑄涂紙一般100 g/m2到240 g/m2，基本上是啞光噴墨紙的進一步加工。再加工的過程是先澆上一層3-5μm厚的微孔面涂，再用一個高光的熱輥筒烘干。

經(jīng)過再加工的紙張不含屏蔽材料，因此打印中或打印后甚至打印干燥后還會有起伏現(xiàn)象。紙張的結(jié)構(gòu)使生產(chǎn)成本相對較低， 因此可以作為性價比高的高光紙出售。但不能作為高品質(zhì)的打印介質(zhì)使用，因為墨水的色料會穿過面涂層固定下來， 由于面涂層不是無色透明的，打印出來的色彩基調(diào)就像蒙了一層白紗，而因此在照片還原方面表現(xiàn)不佳。

在打印效果方面沒有什么限制，但會與某些顏料墨出現(xiàn)不匹配現(xiàn)象。像啞光彩噴紙一樣， 由于結(jié)構(gòu)開放，內(nèi)表面積大，色料易被氧化，穩(wěn)定性較差。打印件應(yīng)放置于文件夾內(nèi)或者玻璃板下保存。

微孔涂層

一般170 g/m2到300 g/m2，可與傳統(tǒng)銀鹽照片紙媲美，用顏料墨可產(chǎn)生理想的效果。不同廠家的紙張結(jié)構(gòu)有所不同，一般來說原紙要雙面淋膜，表面處理從高光到啞光不等。微孔涂層可以單層也可多層，配方與前面提到的多孔涂層接近，只需加入微小的粒子（微米范圍=10ˉ?m）。這種結(jié)構(gòu)使紙張表面能立即干燥，但是像其它涂層一樣，也要把紙張放置10分鐘以揮發(fā)水分。如果過早把打印件夾起來或置于玻璃板下，殘留的水分和濕氣就會串色而發(fā)灰，因為靛青，洋紅和黃色混合會產(chǎn)生灰色。 這種現(xiàn)象原則上在所有的噴墨紙表面都會出現(xiàn)。

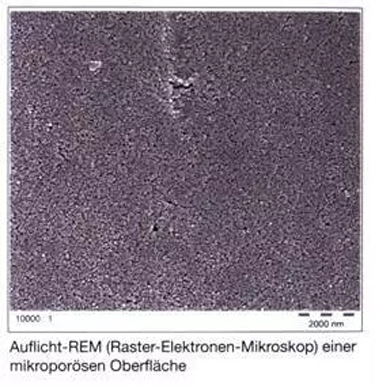

電子顯微鏡下的微孔涂層表面

電子顯微鏡下的RC防水相紙斷面

這種涂層幾乎是透明的，所以成色很好，比鑄涂紙要好得多，可以說是真正的照片質(zhì)量。
