隨著人們生活水平的提高，消費者對產品包裝的要求越來越高。單張品檢機已經代替人工大量使用，主要進行終檢質量控制。然而品檢設備僅能杜絕廢次品流向客戶，但過程中的原材料油墨紙張等浪費、品檢設備批量采購、人員成本消耗等仍不可避免。若能在生產過程中，品檢設備能及時快速發現印刷產品質量問題，并實時報警提示，將避免大量、連續廢品產生，減少浪費，大幅提高印刷企業生產效率，提升印品品質，做到這一步品檢設備才能由一臺“事后補救”的檢測設備轉變為一臺“事先預防”的工藝設備，將為印刷企業老板真正提供省錢進而掙錢的價值。其中，顏色色差是包裝印品質量管控的一個重要指標，如何更好地控制包裝印品的顏色色差，一直是包裝印刷企業面臨的非常麻煩的問題。征圖在線多光譜顏色測量解決方案可很好地幫助客戶解決色差難題。

顏色測量技術

傳統顏色測量技術：

A、目視測色法：即通過人眼對比發現色差，適應性、穩定性差。

B、密度檢測法：密度測量實際是測量反射光量和入射光量的大小，是評價印刷表面各色的亮度因素，而與色調無關。直觀地反映了CMYK四色印刷的密度、網點百分比、油墨疊印率等，被廣泛用于膠印顏色和墨層厚度控制當中。

C、分光光度計：分光光度計方法主要是測量物體反射的光譜功率分布，或物體本身的光譜光度特性，然后再由這些光譜測量數據通過計算求得物體在各種標準光源和標準照明體下的三刺激值。是一種精確的顏色測量方法。

傳統方法是點測量設備，每次僅能測量一種顏色一個區域，且不能適應鐳射包裝產品的顏色測量。

征圖顏色測量技術：

顏色形成的三要素：標準光源（標準太陽光，CIE定義的D50光源，征圖D50標準照明體）；待觀測物體；和標準觀測者（CIE人眼顏色觀測模型，12通道多光譜相機+顏色校正模型）。因此要測量顏色，即是測量待觀測物體的反、透射光譜功率分布。

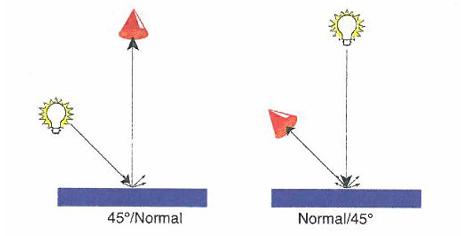

若三要素已知，在國際照明組織的顏色測量標準（顏色測量國際標準：ISO13655.要求光源跟相機的幾何位置如下：相機（觀測者）與豎直方向0°，光源（光照）與水平方向45°。）約定下，即可以精確測量出待測物體的顏色。

基于此，征圖提出了面向凹印（煙包印刷企業（普通包裝 + 鐳射包裝））和膠印（藥包、彩盒印刷企業（普通包裝））的在線顏色測量及實時監控解決方案。

在線顏色測量及實時監控解決方案

A、膠印在線顏色測量（FS-Color-Offset）解決方案：

膠印紙張絕大多數為銅版紙、金銀卡紙，系統選配標準的顏色測量光源CoronaII+12通道多光譜顏色測量相機。針對1300 塊Pantone色卡進行對比，結果表明，標準顏色測量系統平均精度~1dE76，重復性為0.04dE76。

B、凹印在線顏色測量（FS-Color-Gravure）解決方案：

凹印印刷企業主要面向煙包印刷，煙包中的鐳射紙包裝占據一半的份額，針對此征圖與重慶宏勁印務共同研制開發了針對鐳射包裝的顏色測量系統，可以很好地解決鐳射包裝顏色偏差一直依靠人眼目視判斷的困擾，顏色測量平均精度~1.5 dE76，可為印刷企業建立起鐳射包裝顏色測量標準。該產品有望在凹印印刷企業進行大力推廣。

在線多光譜顏色測量解決方案價值點

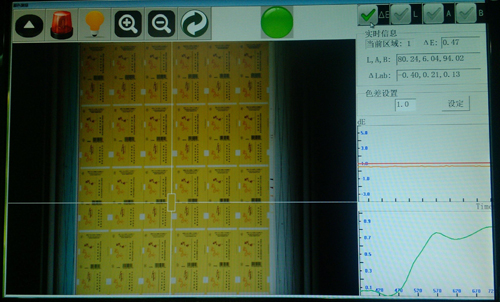

A、可安裝在凹印、膠印，或柔印機上，實現印刷生產過程中的實時全幅面的顏色測量，顏色監控，并實時報警。

B、針對白卡產品，顏色測量技術成熟，測量準確，全局測量精度~1dE。針對鐳射產品，可幫助印企建立顏色測量標準，避免目視標準混亂、不統一。

C、可以實現全幅面實時顏色測量功能。傳統的分光光度計均為手持式，只能實現印刷面局部單點顏色抽樣測量；傳統的顏色控制條，只能監控產品頂部的顏色變化，無法真正杜絕全幅面各區域之間的色差問題。

D、建模方便、快捷，可以在線或離線建模，快速實現產品切換。

E、可以實現自動測量區提取、自動定位點提取等易用性功能。

F、減少新產品試制及換版時的顏色調整時間，提高設備生產效率。

G、減少機臺人工抽查力度，避免因停機、減速生產、張力調整等帶來的產品質量風險。

H、減少質量終檢、質量控制的人力、物力、成本消耗，提升員工工作效率，提高印企利潤。

I、增加印品質量過程管控點，使印企質量管理體系更完備，確保產品質量；加速客戶生產質量體系的閉環控制建設。

J、及時發現生產過程中的色差問題，避免出現大量廢、次品，避免原材料浪費。幫助印企提升公司形象，擴大品牌優勢。

目前，基于多光譜的顏色測量技術，正在印刷行業的不同工序中，快速成長和發展，必將成為下一個階段的明星技術，得到更多用戶的認可和青睞，逐漸替代傳統的分光光度計，成為新的顏色測量標準。
