看印刷機部件是否完好要檢查到齒輪箱、電動機、聯軸器、傳動裝置、烘箱、防卷架、進卷驅動單元、印刷單元、出卷驅動單元和收卷單元等10個方面。
01
齒輪箱
運轉平穩、無沖擊、無異常振動和異常噪聲；地腳螺栓緊固無松動現象；齒輪箱溫升不超過65℃；軸、齒輪、軸承配合牢固不松動，軸承內外圈及鎖緊件配合良好，五旋轉磨損和沖擊松動先現象；潤滑油脂牌號符合要求，油量適宜，油質清潔；潤滑油定期更換或過濾，有檢驗報告單；兩端密封處無漏油；軸承端蓋密封無漏油，油標清晰，通氣罩齊全。
02
電動機

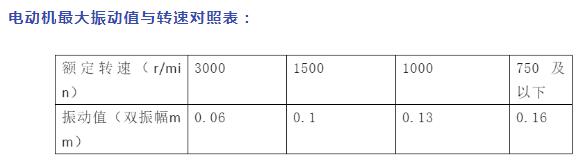

主體清潔完整，零部件清潔，外殼油漆完好，銘牌完整，字跡清楚；軸承不漏油，風翅無裂紋；螺栓、接線盒、吊環、風翅、通風網、護罩及散熱片等零部件齊全、完整、緊固；潤滑電動機短路裝置操作靈活，接觸嚴密；三相繞組直流電阻應平衡，一般偏差不得大于三相平均值的2%；電動機運行電流子在允許范圍以內，功率轉速達到要求；運行中無異音，傳動平衡，無明顯振動。電動機振動最大允許值見下表。電動機最大溫升按廠家規定執行。
03
聯軸器
聯軸器斷面間隙不超標柱銷聯軸器柱銷完好無缺損；彈性注銷聯軸器橡膠圈完好無缺，間隙小于3mm。柱銷螺母有防松墊圈，柱銷端部不超出孔端面；齒式聯軸器齒后磨損不查過原齒厚度的20%。
04
傳動裝置
三角帶輪、帶型號相符合，帶長度一致、松緊適宜，與膠帶輪槽側面密切配合；磨損后帶底面不得與輪槽底面接觸，三角帶表面不得高出輪槽2mm，且無破裂現象；傳動鏈松緊適宜、潤滑良好、嚙齒良好、運轉平穩，無跳齒和脫鏈現象；平膠帶不粘油污，接頭平直，無脫扣，無開膠破裂。與膠帶輪密切結合，不打滑跑偏。
05
烘箱
烘箱門開啟正常、平穩無卡死和振動；烘箱內溫度控制正常，溫度精度±1℃；烘箱出風口和進風口壓力正常，烘道下端入口和頂端出口保持負壓狀態，負壓為0.01~0.03MPa。
06
防卷架
防卷架正、反方向運轉正常，減速箱運轉平穩，剎車定位精確；裝料架氣缸平穩，鎖定裝置動作可靠，非工作位置氣缸鎖死自保；自動接料運轉時，翻轉定位正確，A/B軸速度同步正確，接料時各部位工作正常。
07
進卷驅動單元
進卷驅動電機運轉正常，與主電機速度同步；張力檢測裝置工作穩定，穩定精度±05%：同步牽引壓印輥壓合、離開狀態穩定，無單邊跑偏現象。
08
印刷單元
刮刀方位調節方便，松緊合適，能刮干凈油墨不留刮痕；單側上下調節靈活且穩定，調節范圍±5mm；壓印滾筒能快速裝卸，壓印和離合狀態穩定，不存在死角；光電檢測器移動方便，反射板位置可調整±2mm；上墨輥轉動靈活，可方便增、減速，上墨均勻，上墨輥壓力可調節；墨盤用蝸輪蝸桿手輪上、下移動，轉動方便，松緊適合；吹扳機可以分段調節吹風位置，調節和鎖定方便，分段最小單元5mm。
09
出卷驅動單元
出卷驅動電機運轉正常，與主電機速度同步；張力檢測裝置工作穩定，穩定精度±05%；同步牽引壓印輥壓合、離開狀態穩定，無單邊跑偏現象。
10
收卷單元
收卷架正、反方向運轉正常，減速箱運轉平穩，剎車定位精確；裝料架氣缸工作平穩，鎖定裝置動作可靠，非工作位置氣缸鎖死自保；自動接料運轉時，翻轉定位準確，A/B軸速度同步正確，接料時各部位工作正常；A/B軸收卷接觸輥壓合、離開工作平穩，氣壓任意調節可以保持接觸狀態，接觸輥4個方向可調節，調節范圍±8mm。
